Pro版更強大 專業人士必備良品
2015-05-11
先前介紹過LANSmart將網路線纜的重點檢測功能集於一身,讓施工、檢測人員不需從百寶袋中一直撈出各種測試儀器。但是!我們日常生活中,資訊的流通傳遞並不僅只依靠網路線纜。於是,Hobbes把LANSmart強化了!推出LANSmart 『Pro』!
LANSmart Pro是LANSmart的升級版,集結三種線纜(網路線、電話線、銅軸線)檢測功能於一身,讓你僅需一台測試儀就能應付多種檢測情況,接著就來介紹LANSmart Pro的重點功能:
(一)Configuration
LANsmart Pro有自我調整校對功能,精確測量非一般標準線纜的長度,測試前校驗設定標準值,進入『Configuration』後,先設定長度單位,接著設定已知的線纜長度及選擇測試的線纜種類。檢測前使用者可經由此步驟手動校驗,以提升測試結果精確度。
(二)Cable Test
Cable Test共有以下四種檢測模式(Wireamp、Twisted Mapping、Short Location、Quick Test):
(1)Wiremap

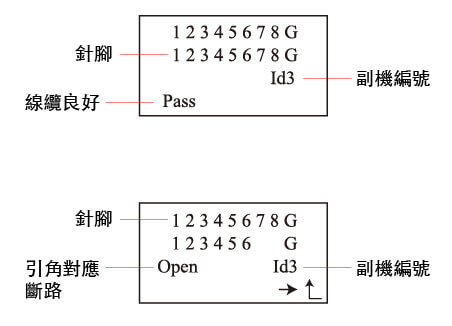

Cable Test的選單下,按下『ENTER』進入Wiremap能檢測出線纜斷路(open)、短路(short)、錯絞(mis-wire)、分叉(split)、對絞(reversed)、交叉(cross)等情況,並以Pin to Pin(針腳對針腳)模式顯示測試結果,LANsmart Pro會將對應情況詳細及副機編號顯示於螢幕上,使用者能輕鬆判斷出是哪一針腳出錯。
(2)Twisted Mapping
與Wiremap不同的是Twisted Mapping以對線的方式檢測每一組對線的對應情況,當使用者按下『ENTER』進入Twisted Mapping檢測時,螢幕上會提醒使用者須移除副機,螢幕上會顯示接線圖提供每一組對線的對應情況。
(3)Short Location

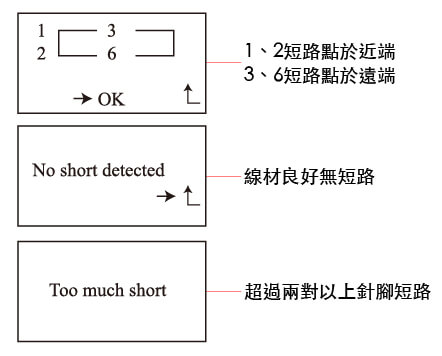

當發現線纜有一對短路的情況時,能於『Wiremap』模式下得知短路的針腳,但如果有兩對針腳發生短路,『Wiremap』僅只總覽顯示出哪些針腳出現短路情況,無法提供詳細對應的資訊。於是『Short Location』能明確的顯示出一對以上短路的針腳。除此之外,Short Location能夠顯示出短路位置為近端或遠端。
提醒使用者如超過兩對以上短路螢幕上會顯示『Too much short』,如果線材良好無短路狀況螢幕上會顯示『No short detected』。
(4)Quick Test
LANSmart Pro可記憶標準線纜針腳,提供檢測、施工人員快速作業提升效率。首先必須經由『Record Cable』紀錄一條當作標準的線纜,當記錄成功後LANSmart Pro會發出嗶聲、螢幕上會顯示『Cable Recorded』。接著進入『Test cable』檢測其他線纜是否符合標準。符合標準會有嗶聲、螢幕顯示『Pass』,如與標準線纜不符合會有嗶聲、螢幕顯示『Fail』。
(三)Length Test
LANsmart Pro使用TDR(時域反射)技術精確測試出線纜長度。首先於主選單下選擇『Configuration』設定線纜,接著進入『Modify Zero』清除先前的設定以求精確數據、『Cable』選擇已知線材種類(Ntwk、Tel、Coax)、『Length』設定線材類別(Cat5/5e、Cat6),以上皆設定完後LANsmart Pro會開始進行測試,螢幕中會提醒使用者必須移除副機,將受測線材接上LANsmart Pro後按下『Yes』便會顯示出該線纜長度。另外,長度數據下方的『Pairs Length』能檢測每對針腳長度。
(四)Identification
LANsmart Pro具有數位、類比式音頻發射功能,可與Hobbes SMARTprobe搭配查找線纜位置。將線纜一端接上LANsmart Pro發出音頻,使用音頻尋線儀進行查找,靠近受測線纜時,可通過音頻尋線儀的發光指示燈顯示和揚聲器所聽到的音頻來判斷線纜的途徑及具體位置。Hobbes建議使用數位訊號,可避免信號受干擾或信號失效的情況。
(1)Analog Tone
於Identification選單下,按下Select鍵選擇『Analog Tone』,並選擇要傳送訊號的針腳。使用類比訊號查找線纜時需將SMARTprobe選擇至『Analog Rev.』。當SMARTprobe偵測到LANsmart Pro所發出的類比訊號,SMARTprobe會發出提示音。
(2)Digital Tone
Identification選單下,按下Select鍵選擇『Digital Tone』,可選擇兩種發送音頻信號:Single tone(單音調)或Dual tone(雙音調)。開啓SMARTprobe選擇『Tr』(Trace的狀態燈號會亮起)尋找訊號來源。SMARTprobe偵測到LANsmart Pro發出的訊號,SMARTprobe以不同等級LED燈號顯示訊號強弱並發出提示音來判斷訊號來源。
當使用者確定訊號來源後,將SMARTprobe切換至『Id』(Identify的狀態燈號會亮起)尋找受測線纜。在有很多線纜的情況下,尋找發出訊號的受測線纜,SMARTprobe的LED燈號會依據訊號強弱有不同等級的顯示並發出提示音,便於判斷線纜的路徑及具體位置。
提醒使用者,如果發現無法清楚聽到提示音時,SMARTprobe能視工作環境狀況調整音量。
(3)Port Finder
交換器(Switch)上有許多線纜,並無法一一得知配線的分佈對應,Identification選單下,按下Select鍵選擇『Port Finder』,LANsmart Pro會從網路座發送信號至交換器上,與交換器所對應的燈號會有明顯不同頻率的閃爍。使用者經由『Port Finder』功能可定位網路座(Jack)到交換器(Switch)的對應情況。
(五)副機、線纜辨識
施工人員在進行檢測時需先找出錯誤線與所需檢測線纜。僅只有一、兩條線纜時判別並不是太困難,但如果面對機房有眾多線纜時該如何一條一條找起呢?LANsmart Pro另有四個副機,能提供施工人員面對眾多線纜時查找出對應線纜。
LANSmart Pro在功能上比LANSmart提升許多,不僅只是用CP值高來形容,是一台多工適合專業技術施工、檢測人員的『必備良品』。
LANSmart Pro可購於:禾普購物網
