最新消息
終極版合體 檢測就靠LANsmart打天下
2015-05-11
當網路維護、佈線安裝人員需外出作業時,工程背包就像是小叮噹百寶袋一樣,必須攜帶不同功能、性質的檢測儀器,用以維護佈線、維修品質。Hobbes考量到攜帶及作業上的方便,讓你不需從百寶袋中一直撈出檢測儀器,將網路線纜所需的重點功能集於LANsmart之中。
LANsmart擁有網路線纜的基本檢測功能(遠端測試、引角對應、音頻發射功能),Hobbes幫LANsmart配備先進的TDR技術,協助網路維護、佈線安裝人員檢測網路線纜故障點及線纜長度。另外,Port Finder也是LANsmart的特點之一,埠查找功能可是網路維護人員在查找對應埠時的好幫手。
Hobbes的暢銷排行榜中,繼第一名LANtest kit之後就是LANsmart了!穩坐熱賣前三名一定有它厲害的地方!接著就來介紹LANsmart的重點功能:
(一)CONFIGURATION
LANsmart有自我調整校對功能,測試前校驗設定標準值,進入『Calibrate』後,必須先設定長度單位(meter / feet),接著設定已知的線纜長度及選擇測試的線纜種類。檢測前使用者可經由此步驟手動校驗,以提升測試結果精確度。

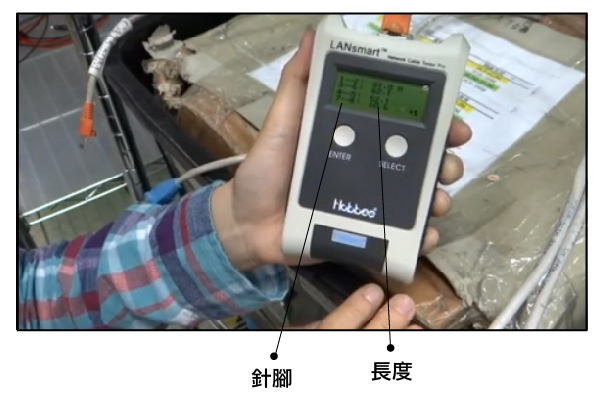

(二)Length Test
LANsmart運用TDR時域反射技術檢測出網路線纜的長度,螢幕上會顯示每對針腳的長度數據,線纜正常無誤時每對針腳會有一致的長度數據。當有斷路(open)/ 短路(short)故障時,LANSmart將會定位並顯示故障點,由螢幕數據中可得到誤點數據。
(三)CABLE TEST
CABLE TEST能檢測出線纜斷路(open)、短路(short)、錯絞(mis-wire)和分叉(split)等情況,並以Pin to Pin(針腳對針腳)模式顯示測試結果,共有以下三種檢測模式(WIREMAP、TWISTED MAPPING、SHORT LOCATION):

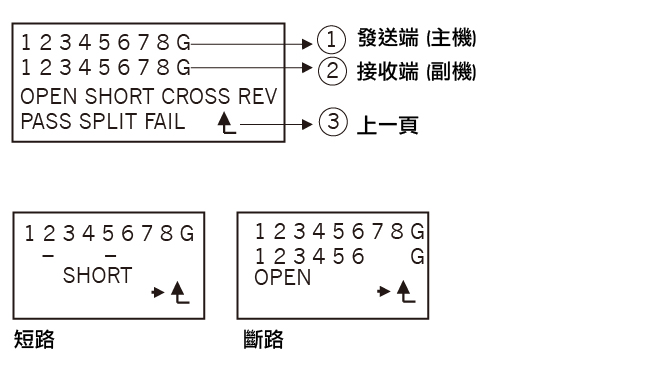

(1)WIREMAP
CABLE TEST的選單下,按下『ENTER』進入WIREMAP檢測每一針腳的對應情況,LANsmart會將對應情況詳細的顯示於螢幕上,使用者能輕鬆判斷出是哪一針腳出錯。
(2)TWISTED MAPPING
與WIREMAP不同的是TWISTED MAPPING以對線的方式檢測每一組對線的對應情況,當使用者按下『ENTER』進入TWISTED MAPPING檢測時,請記得必須移除副機噢!螢幕上會顯示接線圖提供每一組對線的對應情況。

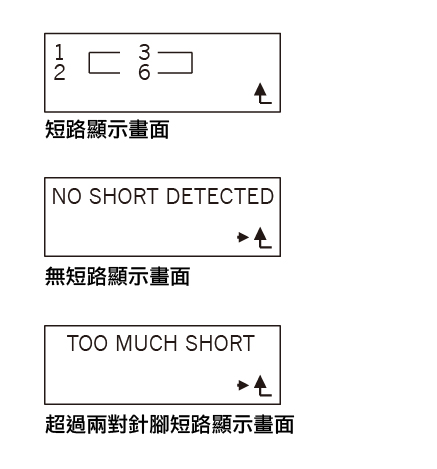

(3)SHORT LOCATION
當發現線纜有一對短路的情況時,能於『WIREMAP』模式下得知短路的針腳,但如果有兩對針腳發生短路,『WIREMAP』僅只總覽顯示出哪些針腳出現短路情況,無法提供詳細對應的資訊。於是『SHORT LOCATION』能明確的顯示出一對以上的針腳,以便於查看瞭解短路對應情況。提醒使用者如超過兩對以上短路螢幕上會顯示『TOO MUCH SHORT』。
(四)CABLE TRACER
(1)Tone Generator
LANsmart具有類比式音頻發射功能,可與Hobbes Probe 256712A、256712F搭配,來查找位於牆壁後方線纜的位置。將線纜一端接上LANsmart發出音頻,使用音頻尋線儀於牆面上進行查找,靠近牆中的受測線纜時,可通過音頻尋線儀的發光指示燈顯示和揚聲器所聽到的音頻來判斷線纜的途徑及具體位置。
當音頻尋線儀偵測到LANsmart發出的訊號,音頻尋線儀有三種顯示(S&L、SP.、L.)模式可調整:
① S&L模式:偵測到訊號時,音頻尋線儀的LED燈會亮起並發出聲響。
② SP.模式:偵測到訊號時,音頻尋線儀會發出聲響。
③ L.模式:偵測到訊號時,音頻尋線儀的LED燈亮起。
(2)Port Finder埠查找功能
交換器(Switch)上有許多線纜,並無法一一得知配線的分佈對應,使用者經由『Port Finder』功能可定位網路座(Jack)到交換器(Switch)的對應情況。將LANsmart接上任一網路座,按下『ENTER』進入Port Finder,LANsmart會從網路座發送信號至交換器上,與交換器所對應的燈號會有明顯不同頻率的閃爍。
Hobbes將工程百寶袋中的檢測儀器濃縮於LANsmart之中,配備先進及多用途功能適合網路維護人員與佈線安裝人員使用,讓你僅只需要一台測試儀器便能完成佈線、維護作業。
LANsmart可購於:禾普購物網
