一台handyOTDR轻易揪出长、短途光纤误点位置
2014-05-22
施工、维修人员在需要找出影响光纤传输的误点时,会使用光时域反射仪– OTDR来找出确切位置,OTDR检验的方式是由打进光突波(光脉冲)的同一侧接收光讯号,因打入的讯号遇到不同折射率介质会散射及反射回来,反射回来的光讯号强度会被测量到,使用瑞利散射和菲涅尔反射原理来运算,得到时间的函数并能换算成光纤长度找出误点的所在位置。
市面上常见的OTDR分析资料为波形图,但并不是每一位施工、维修人员接受过训练,能经由波形图判断出误点的确切位置。Hobbes推出一款让你不用鑽研波形图也能轻鬆知道误点位置的测试仪– 『handyOTDR』。使用handyOTDR可以快速定位故障区域,使得维修更加方便,减少光纤网路传输的问题。『handyOTDR』的功能特色如下:
(一)Rate Mode

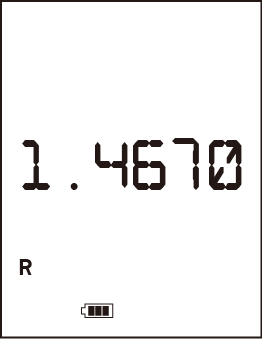

检测光纤线缆是否有误点前,提醒施工、维修人员必须先于『RATE』Mode中设定光纤线缆的反射係数。
(二)Set Mode
要找出线缆中误点的位置必须先设判定为误点的损耗值,当损耗值大于设定的数据,会于LCD萤幕中显示判定为误点的距离位置。共可设定0.4dB, 0.55dB, 0.7dB, 0.85dB与1.0dB五个损耗值。
(三)Test Mode
如已经于『RATE』、『SET』mode中设定完成线缆的反射係数及筛选误点的损耗值后,即可切换模式进入『TEST』mode进行测试。handyOTDR可查出光纤误点位置,并将位置以数字方式显示于LCD萤幕中,市面上OTDR输出的波形图需要经过培训或有经验的人员来进行分析操作,考虑到施工、维修人员有可能不熟悉波形图无法判别出断点或误点位置,于是Hobbes将误点位置经由数字显示于LCD萤幕上,便于施工、维修人员快速找出误点位置。

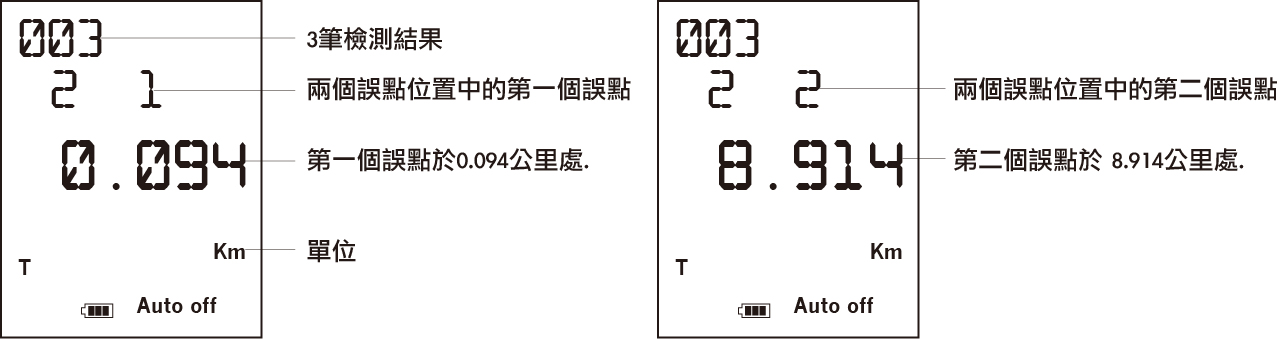

handyOTDR最多能于一条线缆中找出八个误点位置,如果检测到线缆不止一个误点时,LCD萤幕中会显示出『2 1』、『2 2』的误点事件编号,此组数字第一个数字表示该条线缆中总共有两个误点位置,第二个数字表示两个误点位置中的第一笔资料及第二笔资料,即为:『2 1』为两个误点位置中的第一个误点、『2 2』为两个误点位置中的第二个误点,事件标号下方会有误点位置数据。

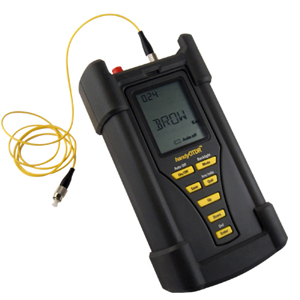

(四)Browse Mode
handyOTDR能储存达300笔资料,进入『Browse』后点击Up、Down上下键切换单笔资料,如需删除单笔资料可长按Enter键删除该笔资料,删除成功后该笔数据会显示『Empty』表示删除成功。handyOTDR使用Mini USB介面让使用者能将测试数据传输储存于电脑,安装专用软体后便于分析、备份资料。
(五)Delete Mode

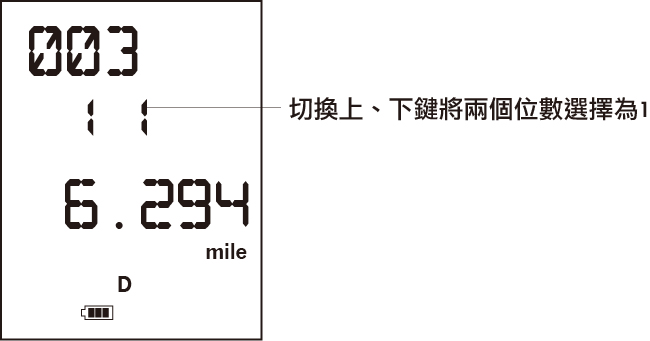

当使用者已经将测试资料全数储存于电脑后,如需删除、清空测试数据可进入『DEL』mode删除资料。有时在操作测试仪器时可能会有误按、操作错误导致数据遗失的情况,Hobbes在handyOTDR设定一组删除使用的安全锁。当进入『DEL』mode后,切换Up、Down上下键至安全锁『11』,按下『Enter』键后便会执行删除指令,删除完毕后萤幕上显示『Empty』表示资料已经全部删除。
(六)VFL Mode

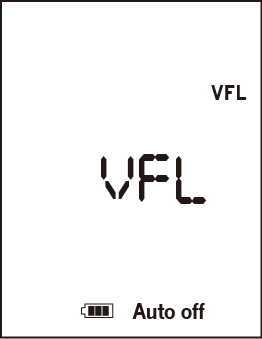

handyOTDR也俱备VFL(Visual fault locator)可视故障定位仪的功能,过发送波长650um的可视光束通过光纤线来检视误点(断点)位置,于误点位置会折射出光束产生光晕。发射模式有持续光(CW)与间歇光(PULSE)两种测试模式,点击Enter键切换发射模式供使用者在不同工作环境需求使用。
(七)省电
handyOTDR使用的四颗1.5V的电池,短按『On/Off』键来开啓或关闭自动关机功能,当测试仪没有执行任何指令时,五分钟后将会自动关机以节省电力。
handyOTDR的售价比市面上的OTDR经济又实惠许多,提供施工、维修人员有可能不熟悉波形图无法判别出断点或误点位置,于是Hobbes的误点位置以数据显示便于快速找出误点位置,对于施工、维修人员来说是一款简易操作及购入门槛不会太高的测试仪。
