最新消息
NETfinder Pro帮你连连看 线缆不再杂乱无章
2018-05-04

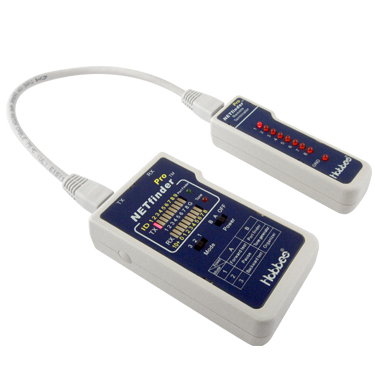

面对机房杂乱无章的线缆,佈线工程或维护人员该从哪边着手呢?不可能一条条拉起线缆核对连接埠,更何况线缆已经固定于牆中。『NETfinder Pro』主副机的设计能提供线缆已固定的情况下进行远端测试;埠查找功能也将杂乱的线缆一一找到家。接着来介绍NETfinder Pro主要特色功能:
(一)线缆线序测试(Forward test、Pause、Backward test)
NETfinder Pro採循环侦测线缆引角对应(open、short、mis-wire)情况,并以针脚对针脚(Pin to Pin)方式显示线缆线序排列情况。但循环侦测显示可能让使用者错失查看所需针脚对应的情况,Hobbes设计了能『倒退』的灯号显示模式。
将NETfinder Pro面板上的切换键调整为『1、A』(Forward test),灯号为循环前进显示状态。当使用者错失该针脚的灯号显示,可立即将切换键切至『2、A』(Pause),便会停止灯号继续循环显示。使用者如需返回查找上一针脚灯号显示状态,可切换至『3、A』(Backward test),灯号会以反方向显示灯号。
(二)Prot finder
将NETfinder Pro面板上的切换键调整为『1、B』(Prot finder)即为路由器、交换机端口激活功能。路由器、交换机上有许多线缆,并无法一一得知配线的分佈对应,使用者经由『Port Finder』功能可定位网路座到路由器、交换机的对应情况。将NETfinder Pro接上任一网路座,切换至Port Finder,NETfinder Pro会从网路座发送信号至路由器、交换机上,与路由器、交换机所对应的灯号会有明显不同频率的闪烁。
(三)Tone generator
将NETfinder Pro面板上的切换键调整为『2、B』(Tone generator)即为音频发射功能。NETfinder Pro为类比式音频发射功能,可与市面上多款其他厂牌音频寻线仪搭配,来查找位于牆壁后方线缆的位置。将线缆一端接上NETfinder Pro发出音频,使用音频寻线仪于牆面上进行查找,靠近牆中的受测线缆时可通过音频寻线仪的发光指示灯显示和扬声器所听到的音频来判断线缆的途径及具体位置。
(四)Organizer

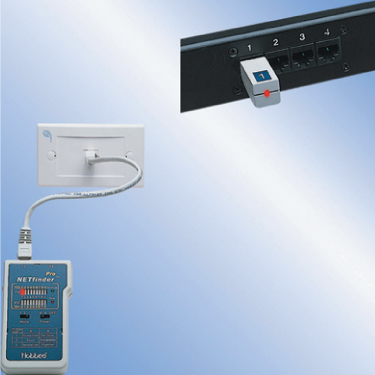

配线盘(Patch Pannel)常见于机房佈线工程中,主要为方便管理繁多的线缆,但如何查找相对应的连接埠呢?NETfinder Pro附有18个远端副机,佈线工程人员可将副机一同接上配线盘,连接埠接上NETfinder Pro后把面板上的切换键调整为『3、B』(Organizer),主机会从连接埠端口发信送信号,配线盘上相对应的副机便会亮灯,经由此功能佈线工程人员作业更加便利也便于管理线缆。
NETfinder Pro可是把佈线工程人员的作业流程会使用到的设备功能全包了!NETfinder Pro如其名帮使用者找出引角对应错误也帮错综复杂的线缆都找到对应的连接埠,对于佈线工程人员来说是CP值很高的测试仪器。
NETfinder Pro可购于:禾普购物网
