光纖檢測利器 檢測人員少不了的好幫手
2015-04-30
光纖與傳統電纜不同的地方在於具有高容量、高品質、高速率及高保密性等優點,如果使用光纖於電信通訊上,一條光纖可同時供672對電話通訊,但一對銅軸線僅能供24對電話通訊,更因光纖的高容量傳輸特性被廣泛運用於電信、網路、有線電視等地方。因光纖在通訊系統中所扮演的重要角色,為了避免通訊、網路服務中斷,確保線纜及傳輸品質,正確安裝佈線和維護是不可忽視的!

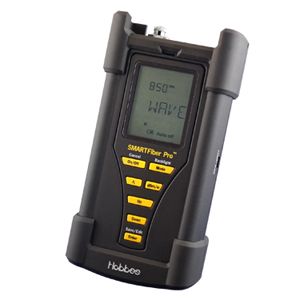

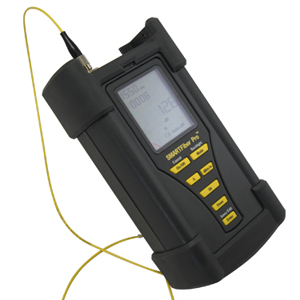

施工或檢測人員能使用光功率計(Optical Power Meter)測量絕對光功率(dBm或mW)或檢測光纖線纜的相對損耗(dB)來判斷光纖線纜的品質好壞與傳輸效能是否影響網路或訊號傳輸。Hobbes推出一款功能齊全的光功率計- 『SMARTFiber Pro』,是施工、檢測人員小包包裡缺少不了的設備。SMARTFiber Pro有TEST MODE、RECORD MODE、BROWSE MODE、SET MODE、ZERO MODE、LIMIT MODE等六種模式,Hobbes針對SMARTFiber Pro的六種模式介紹特色之處:
(一)校正歸零(ZERO mode – Calibration)
施工、檢測人員作業過程所求的就是精準數據!建議進行檢測前請先將SMARTFiber Pro連接器的蓋子蓋上,完全阻隔光源進入影響測試儀歸零校正。進入『ZERO mode』中並選擇『CAL』(Calibration),按下ENTER鍵後會清空測試儀中的數據,直到LCD螢幕顯示『NULL』表示已經校正完成可進行下一步檢測動作。
(二)線纜命名(SET mode)
在SET mode中,使用者需將所測試的線材命名以利測試後作線材辨識與測試記錄資料管理。

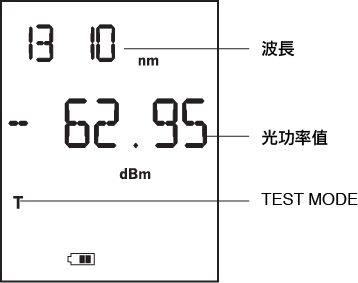

(三)自動光波長偵測(TEST MODE)
SMARTFiber Pro可用於測試850nm、1300nm、1310nm、1490nm、1550nm及1625nm等六種波長,與Hobbes手持式穩定光源搭配時可按『A』鍵自行辨識手持式穩定光源所發送的波長類型。短按『dBm/w』鍵能切換光功率顯示單位,長按『dBm/w』鍵約兩秒能將dBm值設為標準,接著LCD螢幕會顯示出dB值,取得數據資料後長按ENTER鍵將會儲存該筆資料。

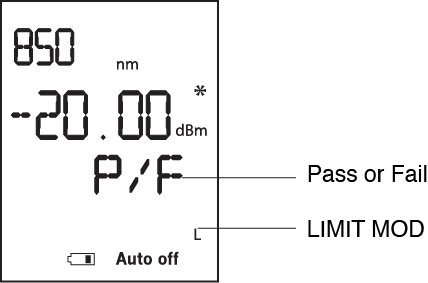

(四)快速測試線纜(LIMIT MOD)
SMARTFiber Pro中的 LIMIT MOD能讓施工、檢測人員自行設定光功率的測試閥值,如果測試結果數值大於設定的測試閥值LCD螢幕會顯示『PASS』,反之測試結果數值小於設定的測試閥值LCD將會顯示『FAIL』,LIMIT MOD能達到快速測試效果。

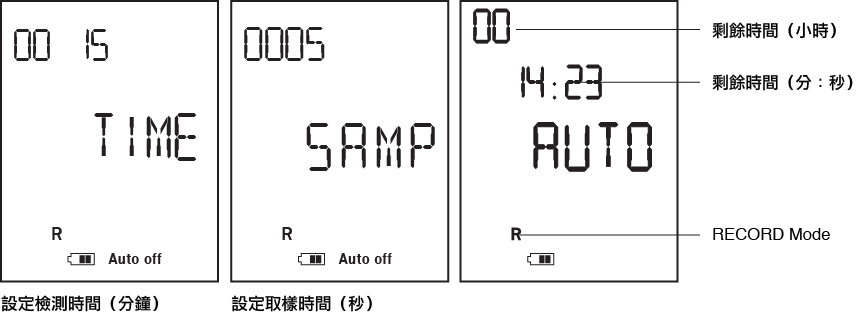

(五)檢測光源穩定性(RECORD MODE)
RECORD MODE能長時間檢測LD光源的穩定性,請記得切換測試光源所使用的波長。先設定15至300分鐘的測試時間,再設定記錄樣本的區間秒數,能選擇15至60秒為一次取樣的時間點。時間設定完成後按下ENTER鍵便會於LCD螢幕中顯示剩餘的檢測時間,檢測結果必須使用SMARTFiber Pro專用軟體來查閱LD光源的穩定性。
(六)資料儲存(BROWSE MODE)
進入SMARTFiber Pro中的BROWSE MODE能查閱先前儲存的測試記錄,如需刪除單筆紀錄,長按ENTER鍵後將會刪除該筆資料。SMARTFiber Pro能儲存的資料筆數達一千筆數據,並經由mini USB將數據上傳儲存於電腦中,使用SMARTFiber Pro專用軟體查閱所有測試記錄。

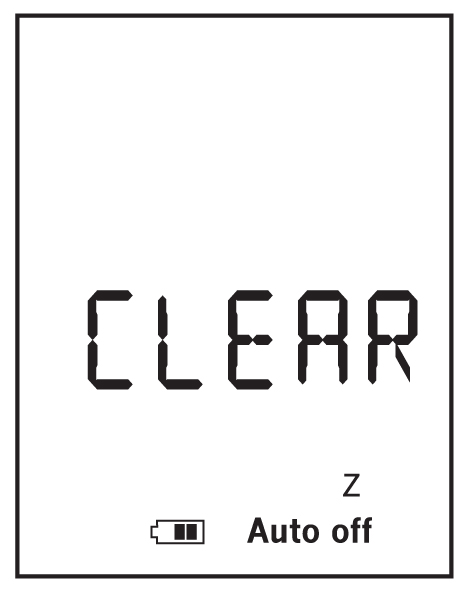

(七)原廠設定(ZERO mode – CLEAR)
先前提到ZERO mode中的 Calibration功能在於測試前校正歸零測試儀以求精準數據,ZERO mode中還有一個『CLEAR』功能,用以清除所有設定值及測試記錄,清除後於BROWSE MODE查看會顯示『Empty』表示已經將測試儀恢復為原廠設定。建議使用CLEAR功能前需先完成將數據儲存備份至電腦中,避免資料清空恢復成原廠設定。

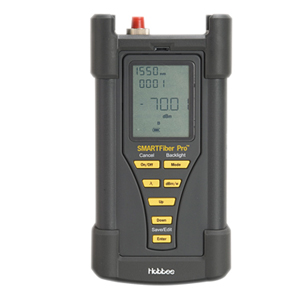

(八)LCD螢幕
一眼看到SMARTFiber Pro不難發現它有個大螢幕,在施工或檢測時最注重工作效率,所有檢測數據結果皆顯示在LCD螢幕上,使工作更加方便快捷。考量到受測環境光線不良時,長按Mode鍵便開啓或關閉背光模式,以便施工人員快速讀取數據。LCD螢幕中會顯示出電量使用情況,提醒使用者是否需更替電池。
SMARTFiber Pro所俱備的功能相當實用,可以提供施工、檢測人員檢測作業更加方便,市面上常見的光功率計如果想輕巧攜帶,便無法提供大螢幕尺寸,SMARTFiber Pro將這兩項(便於攜帶、大螢幕)都完美俱備了,提供給施工、檢測人員一個更好的選擇。
SMARTFiber Pro可購於:禾普購物網 - SMARTFiber Pro
