SMARTest輕巧實用 可謂麻雀雖小五臟俱全
2015-05-11
都請來MIS查看網路傳輸問題的情況,電腦、網路訊號及連接電腦的網路線都查過,但發現這些地方都沒有錯誤發生,還會有哪邊出錯呢?
『Jack』! 別回頭,不是叫你。
Hobbes建議網管人員可以從網路座(Jack)到配線盤(Patch Panel)此段的線纜進行檢測喔!『SMARTest』有別市面上網路測試儀器,有新穎的外型設計,所具備的功能不僅簡易操作也能提高施工人員、網管人員的作業效率。讓我們來看一下『SMARTest』的特色在哪:
(一)體積輕巧
Hobbes把測試儀器變小了!市面上的網路線纜測試儀大多數皆為手持式的儀器,為了提供施工人員使用及攜帶上的方便性,我們針對SMARTest外型尺寸做了很大的變動。SMARTest的外型在網路測試儀器中可以說是一大創新,Hobbes在開發研究的過程中歷經了內部零件、面板設計上的困難!現在外型尺寸縮小到僅只有10.6 X 2 X 2.6公分的筆型設計,方便施工人員能單手進行安裝測試工作,況且測試儀器常常會給人一種很有份量的感覺,我們不僅縮小了外型尺寸,重量也減輕到僅只有55公克!SMARTest體積輕巧讓網管人員或施工人員便於攜帶。
(二)網路座測試
SMARTest為拆卸式的主副機設計,除了可進行遠端測試,主副機皆包含公、母連接器能針對線纜安裝前後做測試。施工人員在佈線前能先對線纜進行檢測,施工佈線完成後,能使用主副機再次檢測從網路座(Jack)到配線盤(Patch Panel)此段的線纜以確保施工品質。不僅只是在施工、佈線安裝上的運用,主副機包含公、母連接器的設計對於一般公司的網管人員也是個很實用的測試儀器,辦公室中的線纜皆已是佈完線固定於牆面或裝潢中,查找線纜是否出錯不太容易,SMARTest能運用查找、維護網路座到配線盤線纜是否有錯誤發生影響傳輸,能在不用挖開牆壁或拆裝潢的情況下檢測線纜狀態。
(三)階段性燈號
SMARTest主機上的燈號會以兩個階段顯示出每對針腳及引角對應狀況,第一階段以綠燈顯示出每對針腳是否有錯誤發生,接著第二階段再以紅燈顯示引角對應狀況。燈號顯示情況如下:

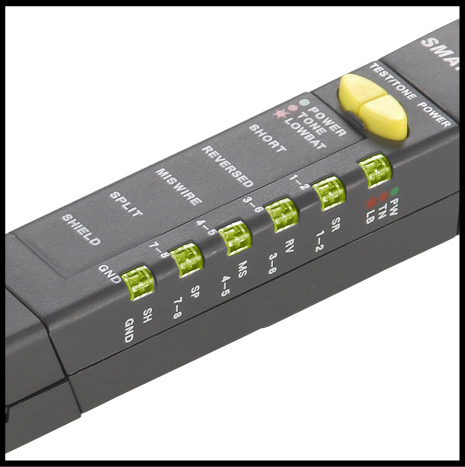

(1)良好:如果線纜狀況良好,每對針腳燈號顯示為恆亮綠燈狀態。

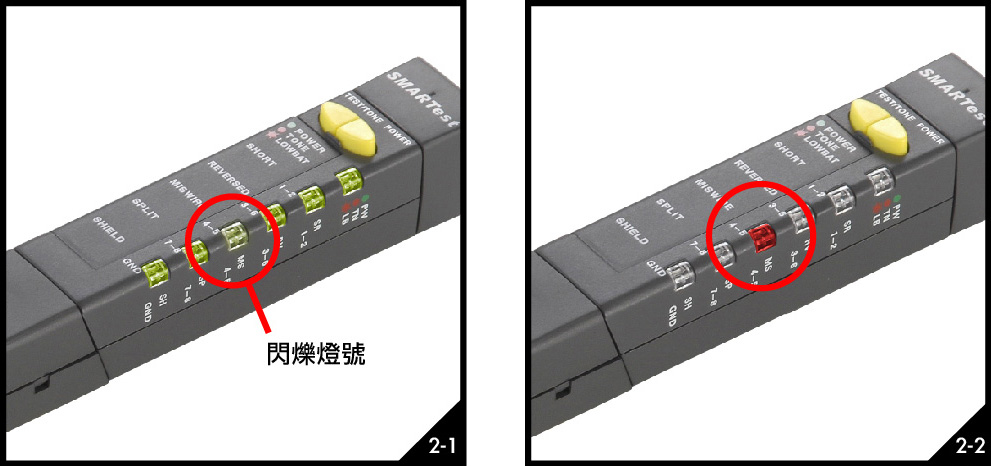

(2)引角對應狀況(如圖2-1、2-2):該對針腳如有錯誤狀況發生,會先以綠燈顯示出每對針腳的狀況,該對針腳如果發生錯誤,燈號顯示將會呈現閃爍綠燈狀態,接著會以紅燈顯示出引角對應狀況(短路Short、對絞Reversed、錯絞Mis-wire、分叉Split)。如使用者尚未看清楚燈號顯示,可按下『TEST』鍵將會再顯示一次燈號。
燈號中有一個顯示狀態提醒使用者,測試過程中如果發現某對針腳沒有亮起綠燈,即表示該對針腳為斷路(open)。
(四)音頻
SMARTest(256653T)具有類比式音頻發射功能,可與一般的音頻尋線儀搭配,來查找位於牆壁後方線纜的位置。使用前請按『TEST/TONE』鍵切換模式至『TONE』,按鍵下方會有『TONE』的紅燈顯示提醒,即可進行音頻查找線纜作業。
(五)低電量顯示
SMARTest使用的是四顆LR44電池,能持續使用約1.5小時,當電力快用盡時,會有低電量顯示的燈號提示,提醒使用者需更替電池。
SMARTest是市面上第一款筆型網路測試儀,對於需要攜帶很多設備外出工作的施工人員來說,如果俱備相同功能的測試儀器,SMARTest的輕巧設計便於他們使用,並能減輕攜帶設備重量的實用設備。
SMARTest可購於:禾普購物網 - SMARTest
