線纜這麼多怎麼找? LANtest Pro幫你快速連連看
2015-05-11
一般常見家中使用的網路線又稱為乙太網路線,『乙太網』相較於光纖來說成本較低,仍是目前應用最普遍的區域網路技術。能檢測網路線纜的測試儀Hobbes已經介紹過LANTEST kit、TEST- i Pro、INNOTEST、TOOLTEST等以上產品。不知道先前介紹過LANtest kit大家是否還記得呢?

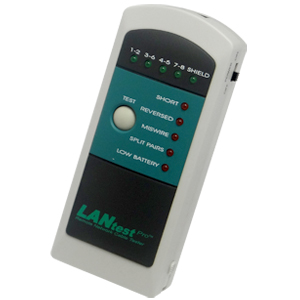

LANtest kit 屬於基本型網路網路測試儀,雖然功能操作簡單,但使用者必須經由燈號顯示自行判斷線纜對應狀況好壞,於是Hobbes在2002推出一款在燈號介面、功能上更加優化的專業型網路測試儀器- 『LANtest Pro』,提供使用者在操作儀器時能更快速、更方便、更容易判定線纜狀態。
透過LANtest Pro的成功開發設計,Hobbes於2003年與Fluke在LANtest Pro產品有了OEM合作。也就是目前市場上所見的『MicroMapper™』,相信Hobbes測試儀的品質是有目共睹的。
『LANtest Pro』是一款很實用的測試儀,可以大大的提升施工人員檢測效率,Hobbes帶你看看LANtest Pro實用、Pro的地方在哪:
(一)燈號顯示、偵錯模式

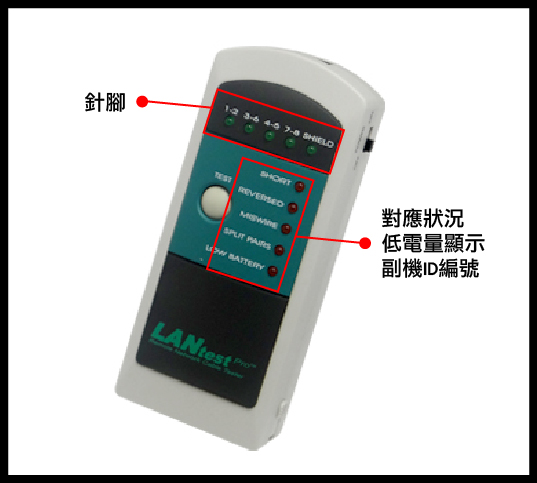

LANtest Pro面板上的兩排燈號:橫排燈號表示每對針腳、直排燈號表示對應狀況、低電量顯示及副機ID編號。

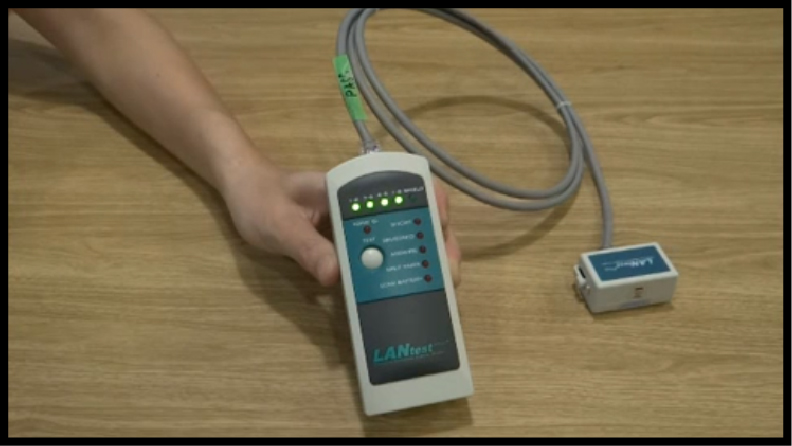

將受測線纜接上主機、副機後,把開關切換至『Cable』,按下『Test』鍵一秒後會開始檢測。如果每對針腳燈號顯示狀態皆為持續綠燈表示對應狀況良好無錯誤。

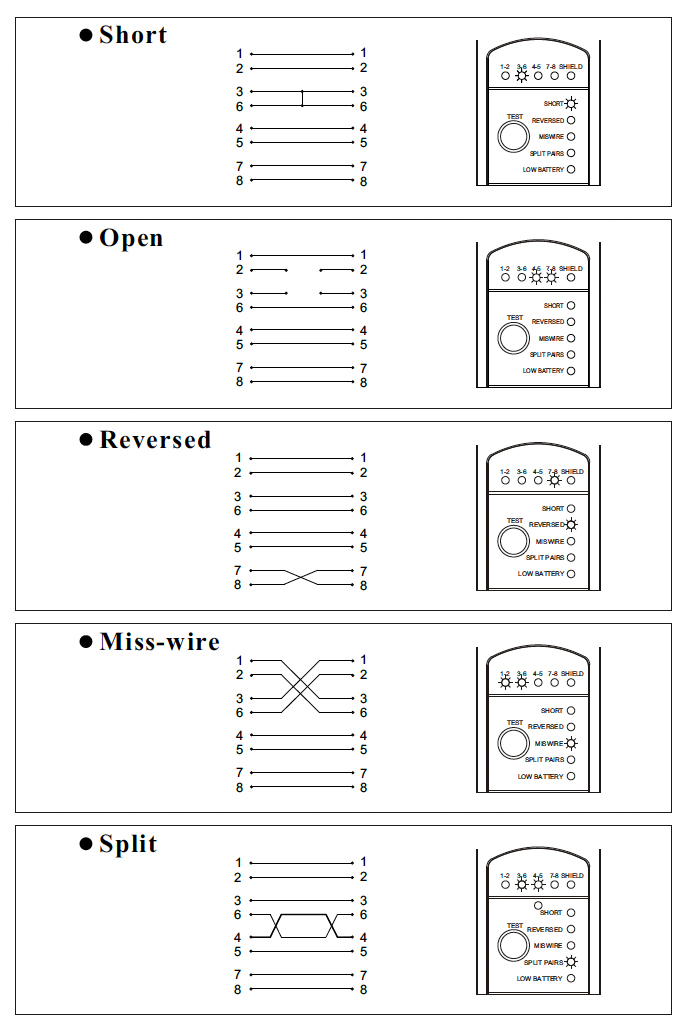

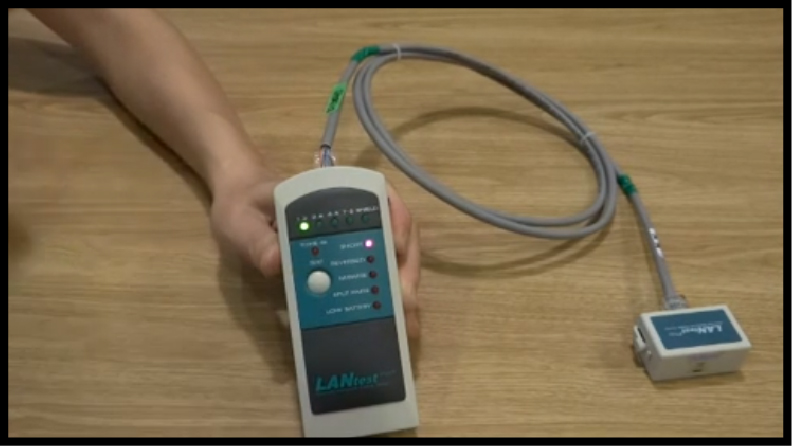

如果接上受測線纜後,發現某一對針腳的綠燈呈現閃爍狀態,表示該對針腳有錯誤狀況,同時對應狀況會於下方直排燈號以紅燈顯示。接著長按『Test』鍵兩秒後開啓『偵錯模式』,有錯誤的該對針腳會同時顯示綠燈(表示該針腳)及紅燈(表示錯誤狀況)。
另外,燈號顯示的部分有兩個小地方提醒大家:

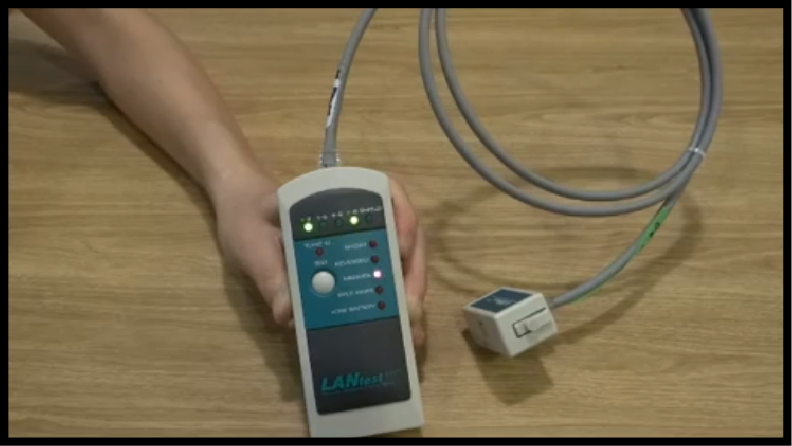

(1)偵錯模式中,如果有超過一對針腳的綠燈同時亮起,表示亮起綠燈的針腳都有紅燈顯示的錯誤狀況喔!
(2)測試過程中如果發現某對針腳沒有亮起綠燈,即表示該對針腳為斷路(open),偵錯模式時斷路的該對針腳會快速短暫的閃爍綠燈。
LANtest kit的燈號顯示施工人員需自行判別燈號顯示出的對應狀況,相較之下LANtest Pro同時顯示對應的針腳及對應狀況提供施工人員更直覺的判斷,從燈號顯示的情況能讓施工人員一目了然線纜對應狀況提高工作效率與縮短作業時間。
(二)副機、線纜辨識
施工人員在進行檢測時需先找出錯誤線與所需檢測線纜。僅只有一、兩條線纜時判別並不是太困難,但如果面對機房有眾多線纜時該如何一條一條找起呢?

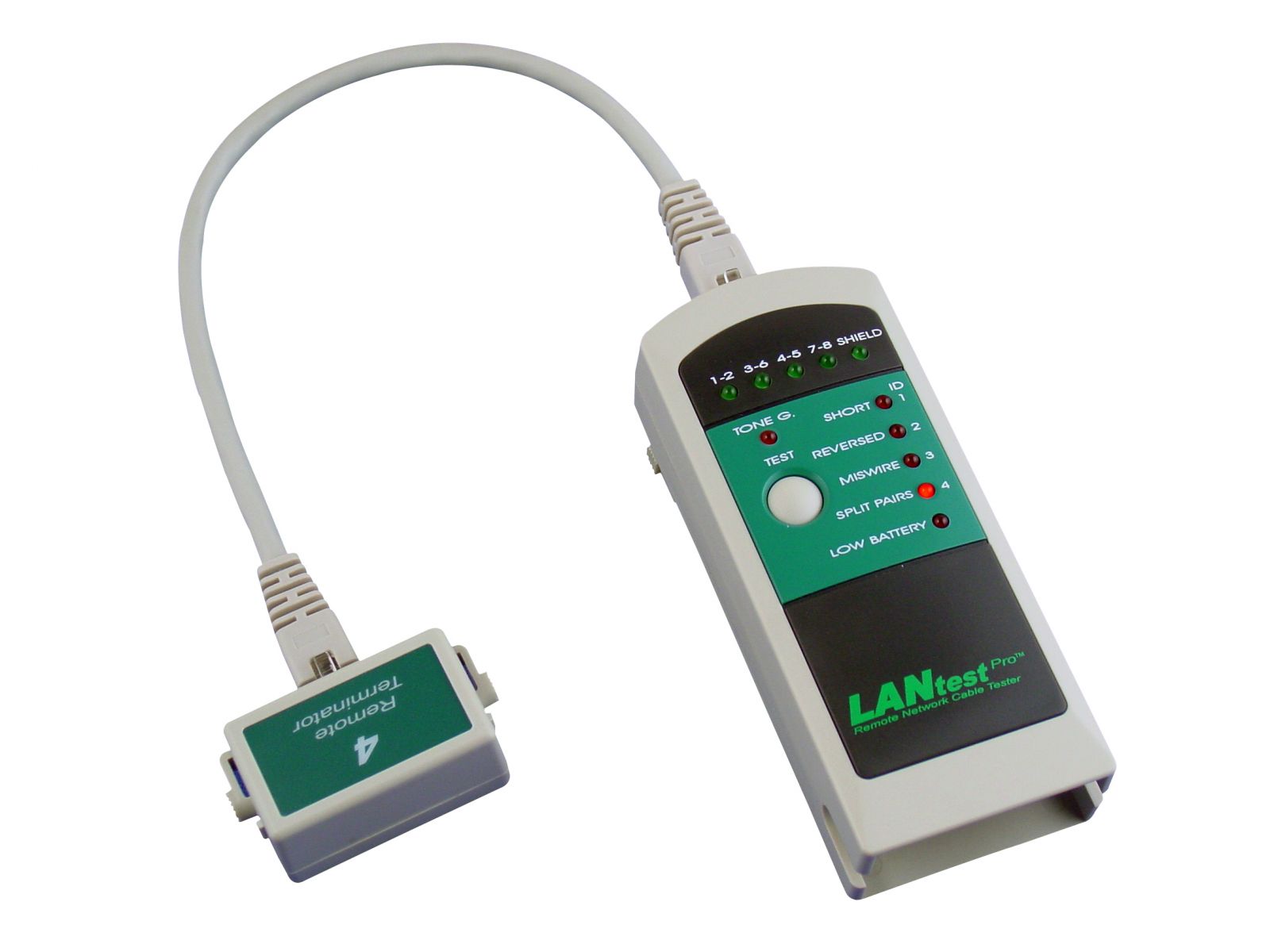

LANtest Pro另有四個副機組,能提供施工人員面對眾多線纜時查找出對應線纜。LANtest Pro面板上直排燈號右側有個『ID』資訊標示,四個副機分別對應於ID1~ID4的副機編號,施工人員能同時接上四條線纜於副機,從中擇一條線纜接上主機後,ID燈號會顯示三次閃爍來辨識出受測線纜所接上的副機組編號,這個簡易的辨識功能不僅方便也大大的提升檢測效率。

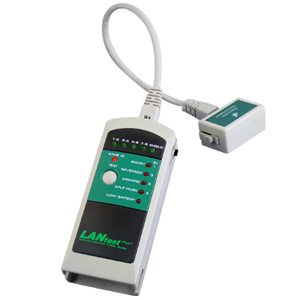

另外,LANtest Pro有個收納的小設計,能讓你將副機收納於主機下方的凹槽,解決了副機收納及容易遺失的困擾。
(三)低電量顯示
LANtest Pro使用的是四顆三號電池,本身具有自動節電模式可節省電源,在燈號面板上也有低電量顯示燈號,提醒使用者需更替電池。
(四)音頻

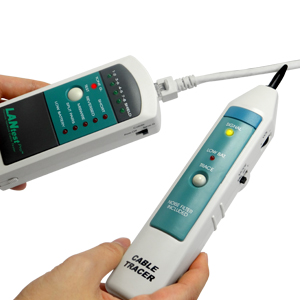

LANtest Pro具有類比式音頻發射功能,可與Hobbes Probe 256712A搭配,來查找位於牆壁後方線纜的位置。將線纜一端接上LANtest Pro發出音頻,使用音頻尋線儀於牆面上進行查找,靠近牆中的受測線纜時可通過音頻尋線儀的發光指示燈顯示和揚聲器所聽到的音頻來判斷線纜的途徑及具體位置。
音頻尋線儀如靠近線纜附近音頻聲音越大,提醒施工人員已靠近線纜。有兩種音頻模式可供施工人員針對使用環境來做切換:短按Test鍵:連續音頻、長按Test鍵:間歇音頻。
LANtest Pro是一款體積輕巧的手持式測試儀,易讀取的燈號顯示及可運用查找於牆壁中線纜的音頻發射功能,能讓施工人員快速輕鬆的檢驗乙太網線纜佈線的完整性,對於施工人員來說是一款實用並且能提高工作效率的工具。
