FIBERID自備陽傘全面遮陽不漏光
2014-04-22
光纖具有傳輸量大、安全性高等優點,常被運用在電話、網路、有線電視的訊號傳輸上,已經成為傳輸訊號的主要方式。尤其在電話、網路所佔比例最大,現在多數都採用光纖來取代傳統電纜,所以維修、維護變得更加重要。
如需維修、維護正在傳送訊號的在線光纖時,維修人員要怎麼能判別出是哪一條是有問題的光纖線呢?在線光纖檢測技術經常需要有一名維修人員於發送端,而另一名維修人員於另一末端檢測光纖線,這樣很可能會導致較長的作業時間。
為了避免不正確的切開光纖線或中斷網路服務,維修人員會使用光纖識別儀(Fiber identifier)來檢測、識別在線光纖,以避免判定錯誤引發網路中斷,將出錯率降到最低。Fiber identifier利用光纖宏彎(marcobending)夾線技術,折射出光束產生光暈,光暈被Fiber identifier左右兩側的感應器檢測到,能檢測出以下數據:
(一)光源信號
Fiber identifier最基本的功能在於辨識在線光纖線是否有訊號通過,確定為在線光纖後,便會判別出光源信號走向及光功率值,準確判斷光纖在線狀態。
(二)光源信號走向

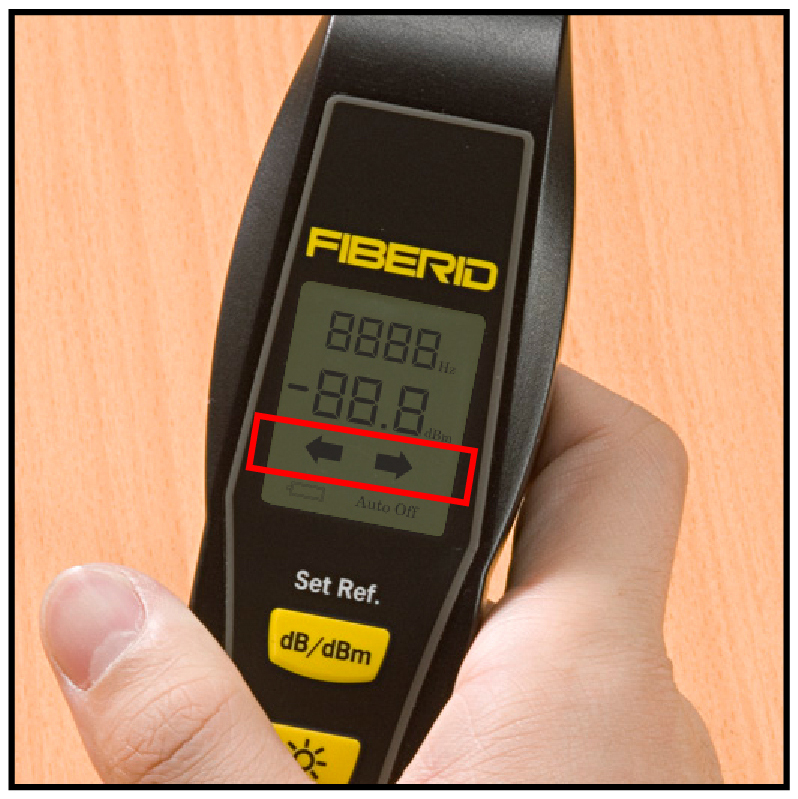

FIBERID可偵測光功率範圍為+20到 -40dBm、波長範圍為800nm到1700nm的光源信號並識別出信號方向。FIBERID會將光源信號方向顯示於LCD面板上,告知維修人員該受測光纖線信號方向為何。
(三)光功率值

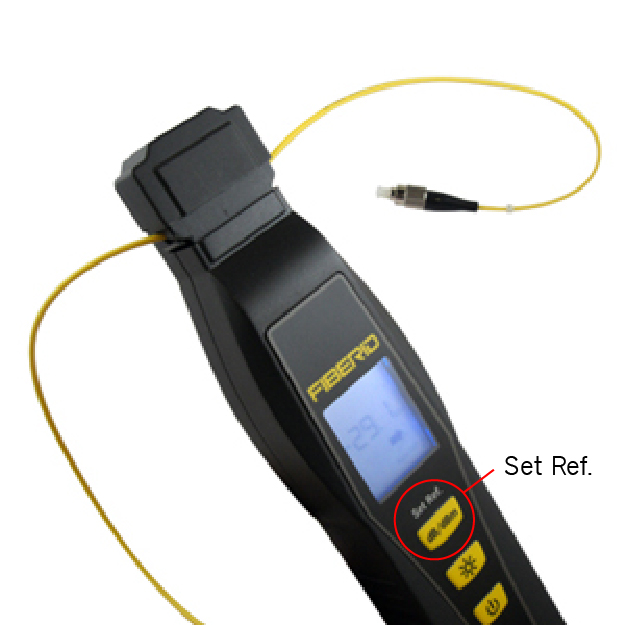

將光纖線置入插棒式鐵心凹槽後,下拉FIBERID後方測試鍵會自動開機,並顯示dBm值及光源信號走向於LCD面板上。按下『Set Ref.』按鍵兩秒,將該筆dBm值儲存作為標準,此時LCD面板會顯示出dB值。
(四)線材辨識
在機房線材數量多,維修人員無法立即辨識出哪一條是有問題的光纖線情況下,FIBERID能偵測到光源所發出的音頻:270Hz、1KHz與2KHz等頻率,經由宏彎夾線技術辨識出光纖線,結果將顯示於LCD螢幕上。
FIBERID除了以上Fiber identifier的主要基本功能之外,Hobbes多了三項不同於市面上產品的設計,讓你在作業時更方便。
(一)遮光罩
常見測試人員在作業的過程中,自己手動幫Fiber identifier遮陽,一手扣住插棒式鐵心機械,一手得趕緊幫Fiber identifier遮陽擋光線,深怕漏光影響dBm、dB數據。

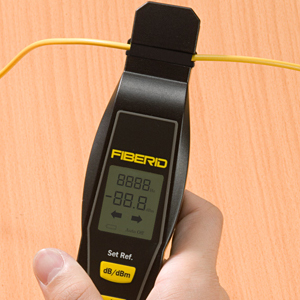

Hobbes注重測試儀所取得的數據,於是在設計開發的過程中,我們幫FIBERID加上了好比陽傘的設計!遮光罩的設計可以減少FIBERID檢測過程中漏光,維持光功率值測試的精確度,提供給你準確的數據資料。遮光罩的設計,是只有Hobbes才有的專利設計喔!市面上看不到第二款配有陽傘的Fiber identifier了!
(二)雙面插棒式鐵心
市面上Fiber identifier的設計為一條光纖線規格對應一個插棒式鐵心模組,針對不同尺寸的光纖線更替不同模組,這樣子的設計缺點在於零組件太多,萬一忘記攜帶受測光纖線的模組便無法進行作業。於是Hobbes將模組合而為一,使用雙面設計,一面適用於2mm、3mm的光纖線,另一面適用於250μm、900μm的裸光纖。只要取下遮光罩將插棒式鐵心取下轉向,便可以針對不同規格的光纖線進行測試。
(三)LCD螢幕、背光

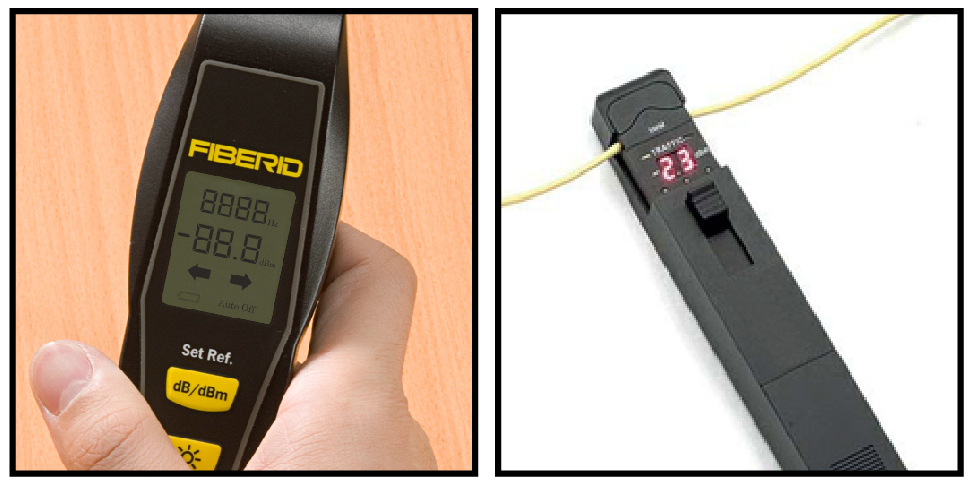

相較於市面上Fiber identifier的顯示螢幕,FIBERID足足可大上了兩倍之多!一般市面上LCD螢幕僅只顯示dBm/dB值,我們FIBERID不一樣!LCD螢幕能顯示音頻信號、光功率值、光源信號走向、電量顯示等資訊,讓你一目了然所有資訊。FIBERID增加背光的設計,讓你在視線不良或背光的情況下更方便讀取數據。
在整體設計上,使用者只需單手便可操作FIBERID,外型、重量小巧便於攜帶,是一款輕巧、堅固以及耐用的光纖識別儀。FIBERID能快速檢測在線光纖線狀態,節省了時間,對於維修人員來說是一款易使用的裝置和維護儀器。
FIBERID可購於:禾普購物網 - FIBERID
欲瞭解更多資訊請洽官網:HOBBES
