Tester界的柯南 壞的躲不掉 準確揪出錯誤
2014-04-16
HDMI(High Definition Multimedia Interface)高解析度多媒體介面,是在2002年由各大消費電子產品製造商共同制定。是一種全數位化影像及聲音的傳送介面,能傳送無壓縮的音頻及視頻訊號。直到2006~2007年間HDMI出現明顯地成長及普及率,具有HDMI界面的消費電子產品越來越多,包括液晶電視、DVD播放器、遊戲機、數位相機、音響等。現在環顧四周,家中使用的娛樂設備均已從類比轉為數位並走向FULL HD的規格。顯現出HDMI已經成為一項重要介面。
『HDMI Cable Tester』是Hobbes於2008年推出一款能檢測和排查HDMI線纜針腳對應連接狀況的測試儀器。
『HDMI Cable Tester』適用HDMI A Type的線纜,總共有19pin,規格為4.45 mm ×13.9 mm,為最常見的HDMI接頭規格。『HDMI Cable Tester』的特色在於:
(一)遠端測試
HDMI Cable Tester為可拆卸式主、副機設計,能拆卸下來進行遠端測試,讓你不需要因為線纜長度受限,作業時更加方便。
(二)自動開機、燈號顯示
HDMI Cable Tester的設計是線材兩端接上測試儀後,便會自動開機進行測試,並將檢驗結果經由LED燈號顯示線材是否導通。如果LED皆亮起,代表線材每一組針腳皆有導通,相對的如有LED燈號未亮,代表此該組針腳沒有導通。Hobbes幫大家整理出LED燈號對應的針腳組,如下表:
LED燈號顯示對應表
這樣一來,大家在檢閱測試結果時,便能更加快速瞭解是哪一組針腳未導通。
『HDMI Cable Tester』可以說是Hobbes的長銷熱賣款,能快速幫一般使用者檢測線纜是否導通,論CP值是一款經濟又實惠的測試儀。接下來Hobbes要來介紹另一款進階版測試儀,提供給專業人士更方便、詳細的測驗結果。
Hobbes於2010年推出『HDMImapper』,檢測的線纜同為HDMI A Type,檢測結果比『HDMI Cable Tester』更加詳細,無論線纜的狀況是否良好,此產品皆能測試出線材的針腳對應狀況(open斷路/ short短路/ miswire錯絞),HDMImapper也增加便於使用者操作的設計,『HDMImapper』的特色如下:
(一)LED燈號

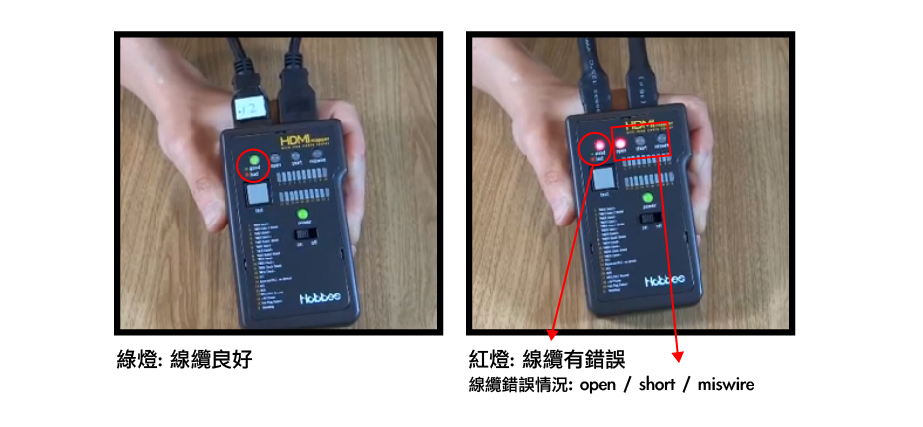

HDMI A Type線纜兩端接上HDMImapper,打開電源按下『test』鍵後,即可以測試線纜中19條針腳的狀況,燈號會有兩種顯示模式:
(1)綠燈:線纜良好無任何狀況時,LED燈號將會顯示為綠燈。
(2)紅燈:線纜有錯誤時,LED燈號會顯示為紅燈,並顯示出線纜錯誤情況燈號:open斷路/ short短路/ miswire錯絞。
(二)警示音
HDMImapper最方便的設計是在測試線纜19條針腳的狀況後,除LED綠、紅燈的顯示來表示良好或錯誤之外,HDMImapper會伴隨著燈號發出警示音:
(1)嗶一聲:線纜良好無任何狀況時,HDMImapper會伴隨綠燈發出『嗶』一聲。
(2)嗶三聲:線纜有錯誤時,HDMImapper會伴隨紅燈發出『嗶』三聲。
(三)針腳對應檢測結果

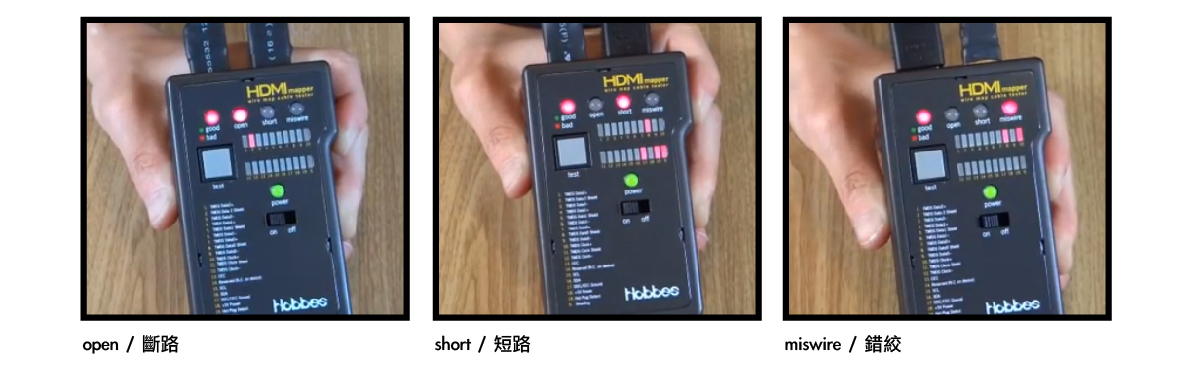

當HDMImapper的LED紅色燈號伴隨著嗶三聲警示音出現時,我們能快速得知線纜有錯誤,此時僅需按『test』鍵,LED燈號面板便會詳細顯示出19條針腳中錯誤狀況。相較於『HDMI Cable Tester』僅顯示錯誤的針腳組來說,並無法得知針腳組中是哪一個針腳錯誤。
(四)低電量顯示燈
HDMImapper使用的是九伏電池一顆,當電力過低時,『power』LED燈會閃爍提醒使用者需更替電池。
Hobbes提醒大家一下使用上有個可能會發生的狀況,使用『HDMI Cable Tester』發現線纜沒有錯誤能導通使用。但當你使用『HDMImapper』時,卻檢測出線纜有錯誤!!這是什麼情況呢?
別急!前面介紹時有提到,『HDMImapper』提供的是無論線纜的狀況是否良好,皆能測試出線材的針腳對應狀況(open斷路/ short短路/ miswire錯絞),所以HDMImapper檢測出有問題的針腳對應狀況,有可能會影響傳輸的效率,但並不代表不能導通使用喔!
具有HDMI介面的產品越來越多,線纜可說是連接顯示設備及輸出設備的橋梁。『HDMI Cable Tester』及『HDMImapper』兩個產品皆使用在HDMI線纜針腳對應連接狀況上,但功能使用上針對著不太相同的使用者族群,『HDMI Cable Tester』適合一般使用者或需大量測試的線材商,『HDMImapper』比較適合專業的音響設備商或追求高影音品質的使用者。大家在選購上可針對作業上的需求做不同的選擇。
『HDMImapper』可購於:http://www.hobbesstore.com/zh_TW/product_default/id/1507
『HDMI Cable Tester』可購於:http://www.hobbesstore.com/zh_TW/product_default/id/1506
欲瞭解更多資訊請洽官網:http://www.hobbes-group.com/tw/index.php
