尋線救星準確找出線纜 不再大海撈線
2015-05-11

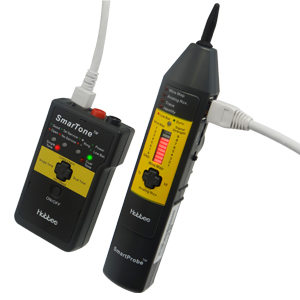

沒有編列預算不可能把裝潢拆了只為了找一條線纜,或者在有限的空間裡線纜四處亂竄,找線纜得從何找起?先別歎氣 讓音頻尋線測試儀來幫你吧!將網路座接上音頻發射儀(SMARTone)發出訊號,經由音頻尋線儀(SMARTprobe)發出的提示聲及顯示訊號強弱的LED燈來判別線纜位置。

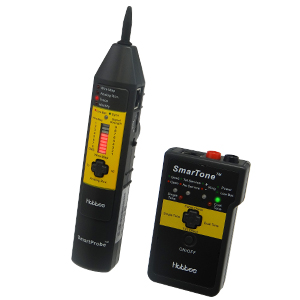

SMARTone & SMARTprobe使用數位訊號技術,優於Tone Generator & Probe的類比訊號,能避免信號受干擾或信號失效的情況產生。接著Hobbes來介紹SMARTone & SMARTprobe的特色功能:
(一)Wire mapping
SMARTone & SMARTprobe具有wire-mapping線纜引角對應(斷路、短路、錯絞)狀態分析功能,可讓佈線、施工人員清楚得知線材好壞與詳細對應狀況。
將受測線纜與SMARTone&SMARTprobe連接後,以針腳對針腳方式檢測線纜,並顯示斷路、短路、錯絞等連接狀態。SMARTprobe會發出音階式聲音及LED燈號表示引角對應狀況。
(1)良好:線材良好時,SMARTprobe燈號會依序顯示並發出音階提示音。
(2)斷路:斷路的該針腳LED燈號不會顯示,提示音也會從音階轉為『嗶』聲。
(3)短路:短路的針腳會同時亮起LED燈號,並發出與音階不同的提示音。
(二)尋線
SMARTone & SMARTprobe用於尋線時,可使用數位訊號及類比訊號兩種音頻類型。Hobbes建議使用數位訊號,可避免信號受干擾或信號失效的情況。
(1)數位訊號

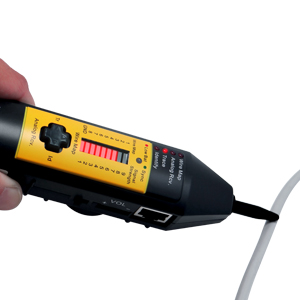

SMARTone可選擇兩種發送音頻信號,Single tone(單音調)或Dual tone(雙音調)。開啓SMARTprobe選擇『Tr』(Trace的狀態燈號會亮起)尋找訊號來源,
當SMARTprobe偵測到SMARTone發出的訊號,SMARTprobe以不同等級LED燈號顯示訊號強弱並發出提示音來判斷訊號來源。
當使用者確定訊號來源後,將SMARTprobe切換至『Id』(Identify的狀態燈號會亮起)尋找受測線纜。在有很多線纜的情況下,尋找發出訊號的受測線纜,SMARTprobe的LED燈號會依據訊號強弱有不同等級的顯示並發出提示音,便於判斷線纜的路徑及具體位置。
(2)類比訊號
使用類比訊號查找線纜時需將SMARTprobe選擇至『Analog Rev.』,接著點擊兩次SMARTone上的Single tone或Dual tone按鍵,當Single tone或Dual tone的LED燈號閃爍表示已切換至類比訊號模式。當SMARTprobe偵測到SMARTone所發出的類比訊號,SMARTprobe會發出提示音。
提醒使用者,如果發現無法清楚聽到提示音時,SMARTprobe能視工作環境狀況調整音量。
(三)電話線路(RJ11)極性測試
將受測線纜接上SMARTone後,功能鍵切換至『TEL Check』,當未連接上有效的電話線時,Tel service的指示燈會亮紅燈表示『No Service』。反之,連接上有效的電話線『Tel service』會亮綠燈,並且同時『Ring』的指示燈會依照電話線纜的正、負極來判別顯示綠燈或紅燈。
提醒使用者,在檢測電話線時如有來電,『Tel service』、『Ring』的LED燈號會交互閃爍。
(四)電話線路(RJ11)導通測試
將鱷魚夾連接上電話線(RJ11),並切換SMARTone功能鍵於『Cable Check』。當線材有導通時,左側第一顆LED燈號將會顯示綠燈表示『Good』,如果線纜為斷路LED燈號將會顯示紅燈表示『Open』。
(五)省電
SMARTone & SMARTprobe各使用一顆9伏電池,皆有低電量的LED燈號顯示,提供使用者作業更加方便。如使用者超過三十分鐘無使用設備,將會自動關機達到省電功能。
SMARTone & SMARTprobe適用於網路安裝、檢測的實用設備,讓你無需破壞已安裝完畢的線路狀態下,即可追蹤、診斷線路狀況。SMARTone & SMARTprobe使用穩定的數位訊號讓你在檢測過程中不會因環境而使訊號受影響,快速準確找出具體位置。
