最新消息
NETfinder Pro幫你連連看 線纜不再雜亂無章
2015-05-11
面對機房雜亂無章的線纜,佈線工程或維護人員該從哪邊著手呢?不可能一條條拉起線纜核對連接埠,更何況線纜已經固定於牆中。『NETfinder Pro』主副機的設計能提供線纜已固定的情況下進行遠端測試;埠查找功能也將雜亂的線纜一一找到家。接著來介紹NETfinder Pro主要特色功能:
(一)線纜線序測試(Forward test、Pause、Backward test)
NETfinder Pro採循環偵測線纜引角對應(open、short、mis-wire)情況,並以針腳對針腳(Pin to Pin)方式顯示線纜線序排列情況。但循環偵測顯示可能讓使用者錯失查看所需針腳對應的情況,Hobbes設計了能『倒退』的燈號顯示模式。

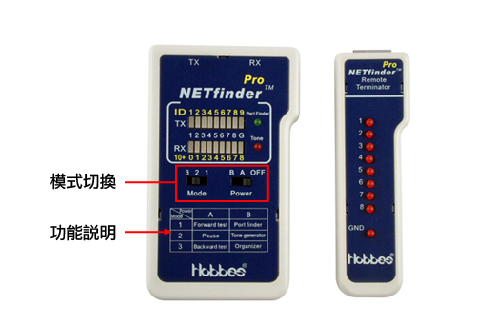

將NETfinder Pro面板上的切換鍵調整為『1、A』(Forward test),燈號為循環前進顯示狀態。當使用者錯失該針腳的燈號顯示,可立即將切換鍵切至『2、A』(Pause),便會停止燈號繼續循環顯示。使用者如需返回查找上一針腳燈號顯示狀態,可切換至『3、A』(Backward test),燈號會以反方向顯示燈號。
(二)Prot finder
將NETfinder Pro面板上的切換鍵調整為『1、B』(Prot finder)即為路由器、交換機端口激活功能。路由器、交換機上有許多線纜,並無法一一得知配線的分佈對應,使用者經由『Port Finder』功能可定位網路座到路由器、交換機的對應情況。將NETfinder Pro接上任一網路座,切換至Port Finder,NETfinder Pro會從網路座發送信號至路由器、交換機上,與路由器、交換機所對應的燈號會有明顯不同頻率的閃爍。
(三)Tone generator
將NETfinder Pro面板上的切換鍵調整為『2、B』(Tone generator)即為音頻發射功能。NETfinder Pro為類比式音頻發射功能,可與市面上多款其他廠牌音頻尋線儀搭配,來查找位於牆壁後方線纜的位置。將線纜一端接上NETfinder Pro發出音頻,使用音頻尋線儀於牆面上進行查找,靠近牆中的受測線纜時可通過音頻尋線儀的發光指示燈顯示和揚聲器所聽到的音頻來判斷線纜的途徑及具體位置。
(四)Organizer
配線盤(Patch Pannel)常見於機房佈線工程中,主要為方便管理繁多的線纜,但如何查找相對應的連接埠呢?NETfinder Pro附有18個遠端副機,佈線工程人員可將副機一同接上配線盤,連接埠接上NETfinder Pro後把面板上的切換鍵調整為『3、B』(Organizer),主機會從連接埠端口發信送信號,配線盤上相對應的副機便會亮燈,經由此功能佈線工程人員作業更加便利也便於管理線纜。
NETfinder Pro可是把佈線工程人員的作業流程會使用到的設備功能全包了!NETfinder Pro如其名幫使用者找出引角對應錯誤也幫錯綜複雜的線纜都找到對應的連接埠,對於佈線工程人員來說是CP值很高的測試儀器。
NETfinder Pro可購於: 禾普購物網
