光纤不洁系列之二:光纤显微镜的检测
2018-03-29
显微镜从早期的光纤布线就已经用于检查光纤端面,型态也从桌上型转变为可携式,光纤产业的发展,市场需求增加,使得专为光纤检测新型的显微镜也因此诞生,尺寸也设计的愈来愈轻薄短小,更方便在空间狭小的布线场所使用或外出携带。
现代化的光纤显微镜可以分为两个基本型态:光学显微镜和数位显微镜。光学显微镜包括物镜(objective lens)和目镜(eyepiece lens),可直接经由设备检视端面。圆筒形的显微镜目前在市面上常用于检查跳线、故障排除。此类显微镜是目前检查光纤端面最便宜的方法,但缺点是无法透过隔板或深入设备内部观察端面,应用范围较窄。因此,有时这类显微镜也会被称为跳线显微镜(patch cord scope)。
数位显微镜包括光学探头和显示器,用于观察光学探头的图象。光学探头尺寸很小,可以接触到狭小的端口(Port)。显示器上的图象可以放大,因此可以更容易的辨识端面污染或损坏情形。也由于是透过显示器来观察端面而不是直接观察端面,可以避面光纤产生的镭射光伤害工程人员的眼睛。
对工程人员来说,显微镜上的显示结果,什么才是最重要的呢?工程人员最重要的目标是确认在重要区域上所有的污染和损坏都达到最小。第一步:确认会影响系统运行的污染物和损坏的最小尺寸。显微镜可检测的最小尺寸则取决于显微镜的检测能力。
下一步,寻找具有最大视野并具有检测能力的显微镜。不幸的是,视野和检测能力两者互有权衡利弊,一者的改善往往造成另一者的损失。
在平时的检测,你可能会有这样的疑问,若显微镜已具有放大功能,为何视野和检测能力会如此重要?因为两者设计原理不同,放大功能并不适用于所有显微镜类型。放大功能可适用于光学显微镜,但在数位显微镜上则无法适用。另外则是对比度对检测能力亦会造成影响,数位显微镜的放大技术是从光学显微镜延伸下来,放大率和检测能力具有直接关系,但是在检测能力和视野范围,光纤显微镜仍然无法相当精细。

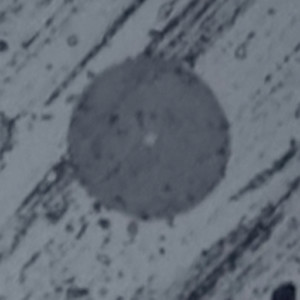

最大的挑战则在于工程人员个人的主观看法。一个专业的工程人员,可以很清楚的辨识光纤端面的坑洞、碎裂、刮痕或是污垢,然而,要辨识这些细微的问题并且确认是否会对系统造成影响,常常花费工程人员大量时间,常常需要重复清洁才能将确保端面的清洁。幸运的是,有一套标准可以遵循,标准定义端面脏污程度和损坏在不同部位可接受的范围,使光纤检查设备可以很快速的确认成功或失败的状态。
目前许多网络测试设备也整合了光纤端面检测和分析的功能,相当适合工程人员执行测试和故障排除,手持式光纤检测仪轻巧方便,是网络工程人员的必备工具。
数据源:
ISE(ICT SOLUTIOMS & EDUCATION)
