铜轴线缆移转到光纤架构。被动光纤网路Passive Optical Network (PON) vs.主动乙太网路Active Ethernet (AE)
2016-08-09
铜轴线缆的CATx线已经成为企业标准网路架构多年。但是对于很多企业而言,铜轴线缆可提供的网速上限已无法满足许多网路的应用服务。例如:影音传输、视讯、线上游戏、云端网路服务已经愈来愈普及,网路安全也愈来愈被注重,传统的铜轴线缆(Category 5/6/7)已经变成企业网路应用的瓶颈和限制。
目前仍然使用铜轴线缆架构并已达到传输上限的企业,也不得不开始评估要如何移转到光纤网路架构,光纤网路架构的传输效能受使用的设备、光纤线材品质和光纤清洁影响,建置完成后是否透过光纤测试仪器验证,确保传输效能符合规划预期,也是相当重要的步骤,若有不符情形时,在保固内即时和施工单位反应,也可避免日后纠纷。被动光纤网路(Passive Optical Network;PON)和主动乙太网路(Active Ethernet;AE)技术是目前最新且成本较低的选择。
为何企业要移转到光纤网路?
光纤网路可以解决铜轴线缆的频宽限制和网路安全的问题。光纤架构提供了极大的频宽并且讯号不会受电磁波干扰。网管人员也可以因为使用PON或AE技术带来的优点而减少管理上的负担。
不管是选用PON或AE技术都具有光纤网路的优点,光纤可达距离比铜轴线缆更长。铜轴线缆最长仅可触及100米,在多数情况100米实在不敷使用,为了可触及更远距离,因此需要增加连接的端点,这样的做法使得成本的增加、网路架构复杂化并且增加潜在网路异常的风险。铜轴线缆的隐密性也较低,资料容易被抄截,可能会有敏感的公司资料外洩的疑虑。
光纤最主要的优点有三:长距离、资料安全性高以及更好的扩展性,可以因应日渐成长的高频宽需求。CAT 5目前最高传输速度到1Gbps,CAT 6/7最高传输到10Gbps。巨量资料、影音、视讯的传输需求,1Gbps的网路架构已无法负荷。
支援10Gbps是目前最有效益(虽然若使用AE技术则可达到更快的网速)的选择,也只有光纤网路架构可以支援日渐成长的频宽需求。总结来说,使用光纤传输可以解决距离、资料安全、频宽的问题并且简化网路架构。那要如何选择光纤架构的最经济又有效的建置技术?
被动光纤网路Passive Optical LAN (PON)
Passive optical LAN; POL是PON技术中的光纤分配技术,用来传输光纤服务到家。PON可做为覆盖最后一哩(last mile)的宽频接取网路技术,因其在光分歧点上并不需要节点设备,只需使用一个简单的光分歧器(Optical Splitter)即可,因此具有节省光缆资源、频宽共享、节省机房设备、安全性高、网路佈建速度快、综合建网成本低等优势。
被动式元件不需耗电就可以完成信号处理,因此PON除了局端(Optical line terminal; OLT)及终端(optical network unit; ONU)设备需要用到电源,其中的网路架构与节点则由光纤与被动元件构成,由于传输网路系统为无耗电的装置,因此在维护成本上会较低。
虽然POL可以对企业网路带来许多优点,但企业管理人员仍需考虑潜在的成本,包括新网路技术导入的人员教育训练以及对于现存服务的影响。此外,POL系统也有本身效能的限制如下,在进行企业网路规划时,必须仔细考虑。
• 最大逻辑距离达60 km
• 最大物理距离达20 km
• 依据光纤分歧器的数量,每位使用者的最大下行频宽为2.5Gbps
• 依据光纤分歧器的数量,每位使用者的最大上行频宽为1.25Gbps
• OLT到ONT的传输使用分时多功TDM (Time Division Multiple)技术,一次只能有一个ONT发送
主动乙太网路Active Ethernet (AE)

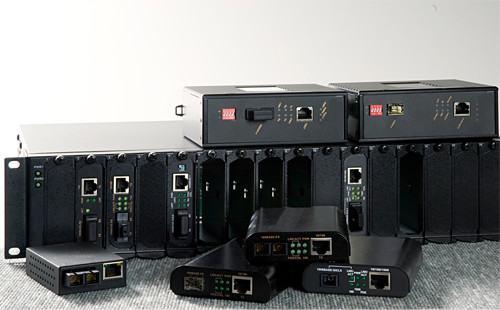

主动乙太网路Active Ethernet简单来说是乙太网路技术的延伸,使用Cat 5网路线时,可支援传输10/100/1000 Mbps;使用Cat 6网路线时,可支援传输10 Gbps。其中的差异在于透过光电转换,可将数位或类比讯号转换成可于光纤上传输的光讯号。这项在于乙太网路的创新技术提供更方便管理网路的方式,透过光电转换器可得到更好的网路效能和品质。
AE,是一种结合光电转换技术可进化现有企业乙太网路设备架构升级到光纤网路。AE和光电转换可以和现有的乙太网架构完全整合,带来光纤网路所能提供的高频宽、长距离和资料安全的优点。
AE可以使光纤和铜轴线缆达到最大的效益并且可以利用现有的铜轴线缆提供额外的好处(例如:藉由PoE技术供电)。AE需要专属光纤连接到每一个接点,低密度分波多工系统CWDM技术提供一个经济有效的方式,资料经由单模光纤来传输,最多可到16个通道。
使用AE,网路管理人员可以:
• 移转重要线路到光纤而不影响现有的网路服务
• 可继续使用现有熟悉且已有经验的网路环境
• 可以更有效管理网路
目前的选项
POL技术是一种全新网路架构方式,AE则是提供一种进化现有乙太网路移转到光纤的方式。不管是使用哪一个技术,企业必须要充分了解两者的优缺点,并进行审慎评估,要解决铜轴线缆距离、频宽和资料安全限制,移转到光纤网路是目前一个做法,但随着技术发展,G.fast崛起,也成为另一个可以评估考虑的选择。
资料来源:
