GIGATEST透析网路状况 操作简单一手包办
2014-08-28
电脑间能相互沟通传递讯息是藉由网路互丢封包才能进行沟通。封包是能在网路上面进行传输的最小资讯单位。一个封包含有发送端节点地址、接收端节点地址和这两个节点之间需要传送的数据。藉由传输封包,发讯端製作封包,并将封包送出,收讯端接收封包,并将恢復为原来发讯端的传输内容,两台电脑就可以相互沟通及传送资料。但当你发现资料发送、接收不顺利时,维修外人员得怎麽修缮?

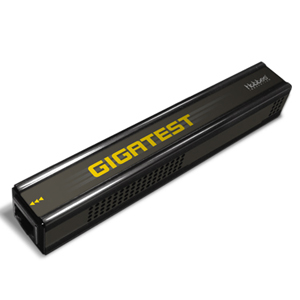

维修人员外出进行修缮作业时,常得携带许多测试仪器或笔电以应付任何情况的发生。市面上的测试仪多为复杂的分析图及数据显示,维修人员需受过专业的培训课程,才能瞭解如何分析找出问题。为提升维修人员的工作效率能快速找出问题症结点,Hobbes推出方便携带又简易操作的『GIGATEST』,让你摆脱沉甸甸测试仪、笔电及看不懂的数据。
『GIGATEST』让网路维护人员及网管人员可利用封包发送进行网路资料传输测试和故障排除,并找出数据传输与频宽的潜在问题,简单方便的快速检测出网路资料传输的状况。
接着将介绍『GIGATEST』的功能及面板示意介绍:
(一)主从关係
GIGATEST以主从方式工作,在Function mode的旋转按键中,从方按键为『0』,接收由主方下的功能指令。GIGATEST本身可做自动沟通,操作时不需有额外的待命人员于测试的另一端,可自动启动双向对称或非对称线速传输,以验证ISP业者或电信公司的ADSL传输品质。同时将测试结果传回并储存于主方。另外,Function mode在『5』mesh loop的状态下,区域网路内可传递测试串联最多达五个GIGATEST,先由主方传送封包至第一个从方再依序传送下去至最后一个从方,直到将封包回传至主方。
(二)旋转式按键

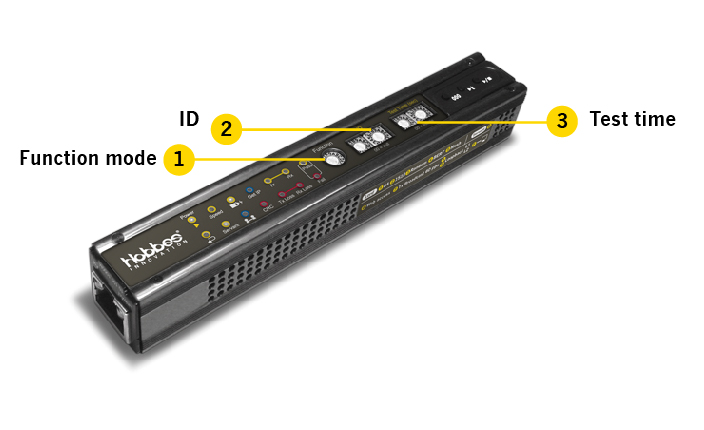

GIGATEST旋转式切换开关提供不同功能模式选择及测试时间控制,面板上有三组旋转式按键:Function mode、ID、Test time。
Function mode功能模式中共有0到9,A到F共16段模式切换:0为从方的模式,接受由主方控制。1:短封包、2:长封包、3:随机封包、4:误码率回路测试、5:网状循环、6:外网连线、7:广播封包、8:迴路(Lay1)、9:迴路(Lay2)、A至E为客製化设定,必须经由电脑来设定网路测试模式,现场操作只需透过面板上旋转开关选择操作即可、F为经由USB端口进行控制。

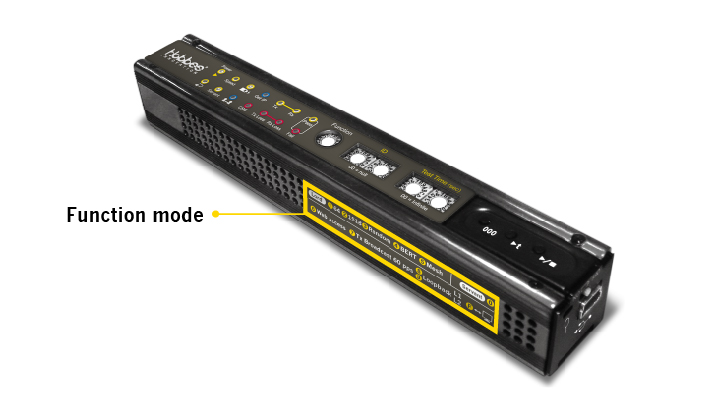

GIGATEST侧边也有附注的功能提示,不用担心忘记模式的名称。
ID、Test time的旋转式开关採用16进位换算,逢16进1的进位制,一般用数字0到9和字母A到F表示。例如十进位的51,在16进位必须写作33(51÷16=3馀3),于是旋转开关必须调整至3 / 3的位置。检测秒数最多能设定到255秒、ID则有256组(00也算一组ID噢!)。提醒使用者,于主从模式的情况下,时间调整请于主方调整即可。
(三)LED灯号

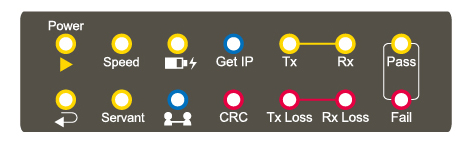

GIGATEST面板上有许多LED灯号,经由LED灯号指示及记录档显示测试结果通过或失败:
• Power / run ►:电源和测试运行状态
• Speed:表连接速度,不同的闪烁频率显示不同的速度。能够识别10Mbps、100Mbps和1000Mbps
• Low bat:低电量警告
• Get_IP:从DHCP获取IP地址
• TX:数据传输(快速闪烁表示进行中)
• RX:数据接收(快速闪烁表示进行中)
• Loopback:从方记录回传中
• Servant:该GIGATEST为从方的状态,Function mode为『0』
• Connect:主从连接成功(慢速闪烁表呼叫中未连接上、快闪烁表连线失败)
• CRC:循环冗馀校验码有误
循环冗馀校验(Cyclic redundancy check,简称「CRC」)是一种根据网路资料封包或电脑档案等资料所产生的固定位数验证码,主要用来检测或校验资料传输后可能出现的错误。生成的数字在传输或者储存之前计算出来并附加到资料后面,最后经由接收方进行检验确定资料是否发生变化。
• TX_loss:发送端回报错误
• RX_loss:接收端回报错误
• Pass:测试结果通过
• Fail:测试结果失败
(四)使用电力

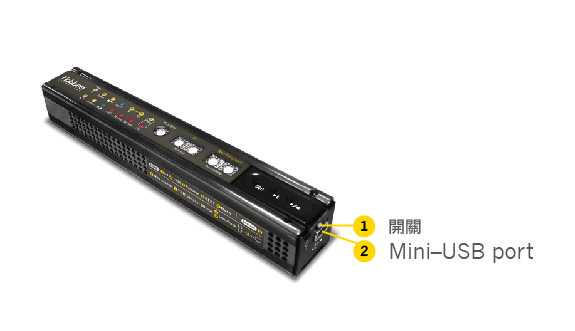

GIGATEST的开关製于Mini-USB port上方,并内置两颗3.7伏 NI-MH电池,也可透过Mini-USB传输线与电脑连结供电或以Mini-USB外接式电源器供电与充电。
GIGATEST外型轻巧、便于携带,维修人员可捨弃笔电及他牌测试仪喽!GIGATEST能自动沟通并以主从方式检测,操作测验时不需有额外的待命人员在测试的另一端,让网路维护人员及网管人员进行现场佈线或分析时更简单有效率。
GIGATEST可购于:禾普購物網
